3.4.
ПЭВМ фирмы IBM
В
настоящие время весь рынок ПЭВМ делиться на
следующие три сектора:
1)
Машины фирмы IBM
и их аналоги ;
2)
Изделия
фирмы
Apple Computer;
3)
ПЭВМ других
типов независимых производителей.
Наиболее
крупным является первый
из перечисленных секторов, а за ним следует
второй. Третий же
сектор наиболее представителен. Указанное
соотношение наиболее ярко проявляется в
области
ППЭВМ.
Изменить эту пропорцию достаточно сложно
из-за большого объема накопленного ПО для IBM-совместимых
ПЭВМ. Большинство выпускаемых в СНГ ПЭВМ
совместимы с
изделиями фирмы IBM.
По
отмеченным причинам имеет смысл подробно
охарактеризовать компьютеры, выпускаемые
корпорацией IBM,
и лишь после этого рассмотреть другие типы
ПЭВМ (как совместимые, так и не совместимые
с ним).
Фирма
IBM
остается крупнейшим производителем ПЭВМ,
не смотря на наличие множества других
компаний, предлагающих аналогичные и даже
более совершенные изделия. Причины такого
положения в том, что изделия корпорации IBM
отличаются высокой надежностью и зачастую
агрессивно низкими ценами. Кроме того, IBM
обеспечивает высокое качество
технического обслуживания в сжатые сроки.
На конец, делает свое дело и репутация фирмы.
Многое из того, что поддерживается или
предлагается IBM,
впоследствии обретает роль стандарта.
Корпорация
IBM
специализируется на производстве
стационарных ППЭВМ. Она предпринимала
попытки освоить рынок других типов ПЭВМ,
как по функциональному назначению, так и по
конструктивному исполнению, но все они
оказались неудачными. Возможно, новые
модели семейства PS/2
изменят существенную расстановку сил.
Схематично
генеалогия ПЭВМ корпорации IBM
рассматривалась в подразделе 1.2. Полные же
сведения представлены на рис. 3.1. На этом
рисунке для каждой модели в скобках указана
дата ее анонсирования (объявления). Другие
же иллюстрируют программную совместимость
моделей по исполнению. Если модель А
соединена с другой моделью Б, то это
означает совместимость модели Б с моделью А
снизу вверх. Возможно и двухсторонняя
совместимость, в том числе, на различных
уровнях. Этот фактор отмечается
направленностью дуги в обе стороны.
Отношение совместимости является
транзитивным: если модель А совместима с
моделью Б, а модель Б совместима с моделью С,
то и модель А совместима с моделью С.
Изделия
корпорации IBM
характеризуются открытостью и
модульностью архитектуры и делятся на два семейства:
1)
РС (Personal
Computer
– персональный компьютер);
2)
PS/2
(Personal
System
2 – персональная система 2).
Название
первого семейства неудачно, так как под PC
можно понимать и просто ПЭВМ.
Основные
технические характеристики базовых
представительных семейств РС в порядке
увеличения вычислительной мощности
приведены в табл. 3.1.
В этой и всех
последующих таблицах использованы
следующие обозначения:
-
за типом МП
через тире указана тактовая частота в МГц;
если же допускается ее переключение, то
возможные значения отделены наклонной
чертой;
-
две точки (..)
разделяют минимальное и максимальное
значение для данной характеристики,
указывая тем самым диапазон значений;
- запятая разграничивает альтернативные значения (за ней в отличии от разделителя целой и дробной частей числа должен следовать пробел);

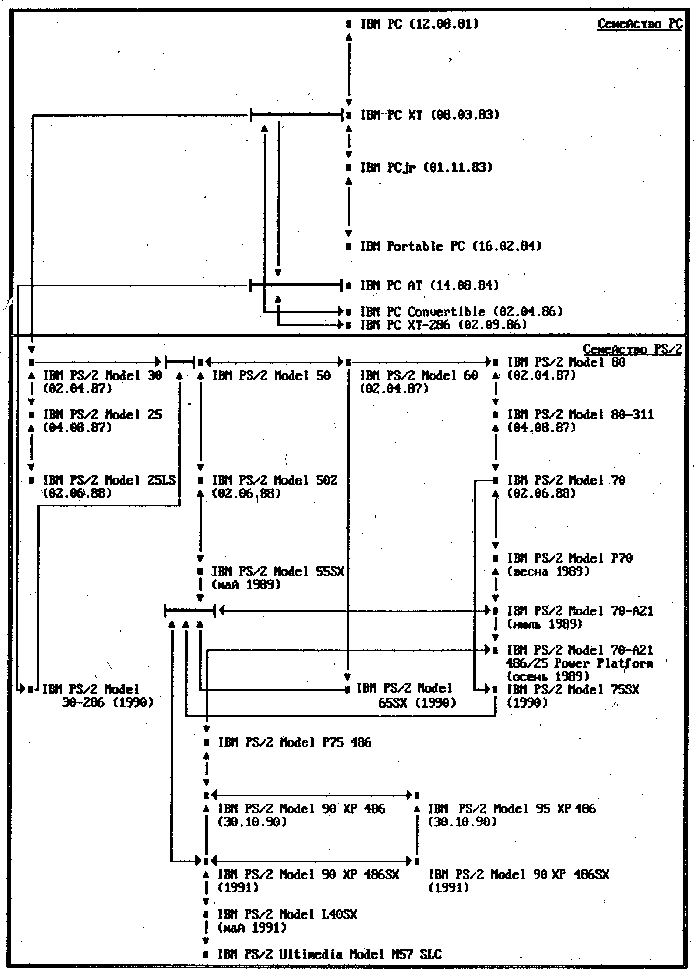

Рис.
3.1. Генеалогия ПЭВМ фирмы IBM
Технические
характеристики ПВЭМ семейства РС
IBM
Модель |
МП |
Факультативный сопроцессор |
Емкость ОЗУ, байт |
Количество НГМД х емкость, байт-
диаметр, мм |
Емкость НЖМД, Мбайт |
Дисплейный адаптер |
АИ |
Количество гнёзд расширения |
ОС |
IBM
PC |
8088-4,77 8088-4,77 80286-6 80286-8 |
8087 8087 80287 80287 |
64К..544К 256К..640К 640К 512К..10,5М |
2*160К-133 1*360К-133 1*360К-133 1*1,
2М-133 |
- 10[20] 20 20[30,
40] |
MDA CGA CGA EGA
[CGA] |
1s71p 1s71p 1s71p 1s71p |
58 88 516&38 616&28 |
PC
DOS, CP/M-86 PC/M-86 PC
DOC PC
DOC, Xtnix, OS/2 |
-
в качестве характеристик НГМД
проставлено их количество, а также емкость
и диаметр диска;
-
в качестве характеристик НЖМД, если
имеются соответствующие сведения, указаны
ёмкость и среднее время доступа;
знак & (амперсант)
интерпретируется как «И»;
-
«м» и «ц» указывают на наличие
монохромного и цветного дисплея
соответственно;
-
буквы s,p,mкак
подстрочные индексы чисел в столбце АИ
обозначают адаптеры последовательного (RS232C),
параллельного (Centronics) интерфейса и интерфейса для
«мыши» соответственно; например, 1s&1p
говорит о наличии одного адаптера
последовательного и одного адаптера
параллельного интерфейсов;
-
подстрочные числовые индексы
указывают разрядность гнезд расширения,
если она нам известна;
-
н/д является сокращением от «нет денных».
Все представленные модели
семейства РС имеют настольное исполнение.
Родоначальником семейства PC
IBM
является модель IBM PC.
В настоящее время она не пользуется сколь-нибудь
заметным способом из-за отсутствия
контроллера НЖМД. Современные ее
модификации снабжаются НГМД для дисков
диаметром
Основной отличительной
особенностью ПЭВМ IBM PC XT
является наличие встроенного НЖМД. В ней
применен также адаптер CGA
и имеется больше гнезд для расширения
ресурсов. ПЭВМ может оборудоваться как
монохромным, так и цветным монитором. К
моменту появления IBM
PC
XT
фирма Corona Data
Systems
уже выпускала аналогичную машину с НЖМД
емкостью 10 Мбайт, так что пальма первенства
в использовании с ПЭВМ дисковода типа «винчестер»
корпорации IBM
не принадлежит. В настоящее время IBM PC XT
продолжает пользоваться определенным
спросом и стоит около 1200 долл.
Попытка корпорации IBM
выйти на рынок учебных ПЭВМ с моделью IBM PCjr
на МП 8088 окончилась полной неудачей, а в
апреле
Последовав
примеру компании Compag , разработавшей
первую переносную ПЭВМ , корпорация IBM
предложила модель IBM Portable
PC(МП
8088). Однако и это изделие постигла неудача.
Собравшись с силами, IBM определила
своих конкурентов по внедрению в ПЭВМ МП
80286, разработав модель IBM PC AT.
Эта машина уже допускает возможность
многозадачной и (в принципе)
многопользовательской работы; обладает
более высокой производительностью, а также
более емкими НГМД и НЖМД; использует новый
дисплейный адаптер (EGA);
оборудована 84-клавишной клавиатурой,
вскоре замененной на 101-клавишный пульт, и
встроенными часами- календарем с
автономным питанием. 101-клавишные
клавиатуры широко используются в
современных моделях ПЭВМ. В настоящее время
IBM
PC AT наиболее распространена, но
спрос на нее начинает падать. Стоимость
этой модели составляет 1,5—2 тыс. долл.
Модель IBM
PC Convertible, использующая МП 8088,
существенным спросом не пользовалась.
Первоначально машина IBM
PC AT с трудом завоевывала рынок.
Поэтому была предложена модель IBM PC
XT-286
на МП 80286, но с характеристиками, близкими к
ХТ. Это, конечно, был шаг назад, сделанный,
видимо, с целью оживления спроса на IBM
PC AT.
Все модели PC
IBM
имеют одно состояние ожидания МП.
В настоящее время фирма IBM делает ставку на другое свое семейство ПЭВМ — PS/2. Отличительными особенностями первых представителей этого семейства являются:
— переход на новую шину (МСА) для большинства моделей;
— возможность использования НОД наряду с НМЛ для резервирования информации;
— введение трех новых графических стандартов (MCGA, VGA и 8514/А);
— использование (начиная с 50-й модели) 15-ти каналов прямого доступа к памяти, четыре из которых могут работать одновременно;
— встраивание в системную плату адаптеров интерфейсов, ранее размещавшихся на отдельных платах расширения;
— использование нового (89-мм) формата ГД;
— улучшенный дизайн.
Шина МСА и 89-мм НГМД создают трудности по обеспечению программной совместимости моделей PS/2 с моделями PC. Совместимость по исполнению реализуется благодаря наличию в ПЗУ моделей семейства PS/2 двух BIOS, одна из которых обеспечивает совместимость с семейством PC на уровне BIOS, а другая наиболее полно использует возможности шины МСА. Совместимость по информации может быть достигнута путем подключения к моделям PS/2 внешних 133-мм НГМД. Несмотря на наличие в моделях 25 — 30 PS/2 шины AT двухсторонняя совместимость между ними и соответствующими представителями семейства PC не обеспечивается из-за различных дисплейных адаптеров.
Основные технические характеристики большинства моделей семейства PS/2 IBM в порядке возрастания их номеров сведены в табл. 3.2. Каждая модель может иметь несколько модификаций, в зависимости от значений некоторых параметров. Приведенные цены весьма условны и не включают стоимость дисплеев, принтеров и других не указанных в таблице ПУ.
Модели 25 и 25LS отражают еще одну попытку корпорации IBM внедриться в сферу учебных ПЭВМ. В модели 25LS используется адаптер ЛВС Token Ring.
Модель 30, популярная в 1987 — 88 гг., имеет производительность в 2 — 2,5 раза большую, чем исходная IBM PC XT.
Модель 30-286 отличается от модели 30 типом МП и близка к модели 50, за исключением того, что имеет шину AT. Выпуск модели 30-286 обусловлен тем, что шина МСА не стала стандартной и не известно, будет ли она таковой. Появление этой модели выражает в определенной степени «отступление» корпорации IBM.
Модель L40SX является первой наколенной ПЭВМ в семействе PS/2. Эта машина снабжена жидкокристаллическим дисплеем и весит 3,49 кг. Возможно автономное питание.
Модели 50 и 60 — это МСА-аналоги машины IBM PC AT, имеющие вдвое более высокую производительность. Модель 50 подвергалась критике за низкое быстродействие. Поэтому выпущена модель 50Z, устраняющая этот недостаток, в том числе путем ликвидации состояний ожидания МП (Z — от англ. Zero — нуль).
Модель 55SX представляет собой недорогую машину на МП80386SХ, являющуюся переходной между моделями 50, 60 и моделями 70, 80. Модели 65SX и 75SX аналогичны.
Модели 70 и 80 выполнены на базе МП 80386, причем первая первоначально была настольным аналогом второй и обеспечивала производительность, в 3,5 раза большую, чем AT. Но затем была выпущена более мощная 25-МГц модификация модели 70 (А21) с кэшем. Она отличается малыми габаритами, и единственный ощутимый ее недостаток состоит в малом количестве гнезд расширения. Потом IBM предложила плату 486/25 Power Platform, превращающую модель 70-А21 в ПЭВМ с МП 80486. Производительность машины повысилась при этом в два раза.
Модель Р70 является портативным вариантом модели 70 и снабжена VGA-совместимым монохромным плазменным дисплеем с 16 градациями яркости, а также полной клавиатурой. Возможно подключение внешнего VGA-дисплея. Эта машина весит 9,5 кг и имеет габариты 465x305x127 мм. Автономное питание не обеспечивается. Выпуск модели Р70 ознаменовал третью попытку корпорации IBM освоить рынок компактных ПЭВМ.
Позже появилась еще одна переносная машина — модель Р75 486 с таким же дисплеем, массой 10 кг и размерами 300х184х63мм, что позволило ей свободно помещаться в портфеле. Обратите внимание на то, что она в отличие от своей предшественницы имеет новый процессор.
Модели 90 и 95 можно считать принадлежащими новому поколению ПЭВМ в семействе PS/2, причем это связано не только с применением МП 80486 и видеосистемы XGA.
Все варианты моделей 90 и 95 могут быть снабжены вторым НГМД, в качестве которого допускается установка как 89-мм 1,44-Мбайт, так и 133-мм 1,2-Мбайт накопителя. Вместе с тем 133-мм дисковод — это не шаг назад. Просто в ПЭВМ данного типа есть место для монтирования НОД, которые пока не поставляются. 1,2-Мбайт НГМД имеет улучшенные характеристики и высоту, равную 1/3 от стандартной.
Модель Ultimedia Model M57 SLC выполненная на базе МП80386, — это первая ПЭВМ, поддерживающая комплексное представление информации (multimedia).
Кроме моделей, указанных на рис. 3.1 и в табл. 3.2, фирмой IBM выпускается «японоязычная» модель 55 с жидкокристаллическим дисплеем и объявлены (в конце 1989 г.) модели 120, 130 и 135. О последних моделях достоверной информации у нас нет. Лишь известно, что модель 120 будет представлять собой многопроцессорную ЭВМ на МП 80486 и иметь ОЗУ емкостью 48 — 60 Мбайт, а также до восьми терминалов. Поэтому к классу ПЭВМ ее отнести уже трудно.
С
Таблица 3.2 Технические характеристики ПЭВМ семейства PS/2 IBM
Модель (IBM PS/2 Model ...) |
МП |
Факультативный сопроцессор |
Емкость ОЗУ, байт |
Емкость кэш— -памяти, Кбайт |
шина |
Количество НГМД х емкость , байт-диаметр, мм |
Емкость нжмд, Мбайт: среднее время доступа, мс |
Дисплейный адаптер-дисплей |
АИ |
Количество гнезд расширения |
ос |
Цена, долл. |
Конструктивное исполнение |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
25-001 25-004 25-G01 25-G04 |
8086-8 |
8087 |
512К 512К 640К 640К |
|
AT |
1х720К-89 [2x720-89] |
|
MCGA-M MCGA-ц MCGA-M MCGA-ц |
ls&1p&lm |
28 |
PC DOS |
969 н/д |
настольное |
25LS-Lei 25LS-L04 |
8086—8 |
8087 |
640К |
- |
AT |
1х720К-89 |
20:80 |
МСGA-м MCGA-ц |
ls&1p&lm |
28 |
PC DOS |
н/д |
настольное |
30-001 30-021 |
8086—8 |
8087 |
640К |
- |
AT |
2х720К-89 1х720К-89 |
20:80 |
MCGA |
ls&1p&lm |
38 |
PC DOS |
1084 1549 |
настольное |
30-286-EOl 30-286-EEl 30-286-E31 |
80286-10 |
80287 |
1М. .4М |
— |
AT |
2х1,44М-89 1х1,44М-89 1х1,44М-89 |
20:80 30:39 |
VGA |
ls&1p&lm |
316 |
PC DOS. OS/2, Xenix |
1412 н/д н/Д |
настольное |
L40SX |
80386SX-20 |
80387SX |
2М. .16М |
- |
MCА |
1х1,44М-89 |
60 |
VGA-м |
н/д |
н/д |
PC DOS, OS/2 |
5995 |
наколенное |
50-021 |
80286-10 |
80287 |
1М. .7М |
- |
МСА |
1х1,44М-89 |
20:80 |
VGA[8514/A] |
ls&1p&lm |
316 |
PC DOS, OS/2 |
2449 |
настольное |
50Z-031 50Z-061 |
80286-10 |
80287 |
1М . . 16М |
- |
МСА |
1х1,44М-89 |
30:39 60:27 |
VGAC8514xA3 |
ls&1p&lm |
316 |
PC DOS, OS/2 |
2376 2719 |
настольное |
60-041 60-071 |
80286-10 |
80287 |
1М. .15М |
— |
МСА |
1х1,44И-89 |
44:40 70:30 [115:28] |
VGA[8514/A] |
ls&1p&lm |
716 |
PC DOS, OS/2 |
3279 3495 |
напольное (стойка) |
55SX-031 55SX-061 |
80386SX-16 |
80387SX |
2М. .16М |
- |
МСА |
1х1,44М-89 |
30:39 60:27 |
VGA[8514/A] |
ls&1p&lm |
332 |
PC DOS, OS/2 |
3895 4238 |
настольное |
70-E61 70-121 70-A21 70-A21 486x25 Power Platform |
80386-16 80386-20 80386-25 80486-25 |
80387 80387 80387 |
1М. .16П 1М . . 16М 2М . . 16М 2М..16М |
64 64 |
МСА |
1х1,44М-89 |
60:27 120:27 120:27 120:27 |
VGA[8514/A] |
ls&1p&lm |
116&232 116&232 332 332 |
PC DOS, OS/2, AIX |
5995 7995 11295 12990 |
настольное |
P70-061 P70-121 |
80386-20 |
80387 |
4М. .8М |
- |
МСА |
1х1,44М-89 |
60:27 120:27 |
UGA |
Н/Д |
116&132 |
PC DOS, OS/2, AIX |
7695 9400 |
переносное |
Таблица 3.2 (окончание)
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
P75 486 |
80486-33 |
- |
8M..16M |
- |
MCA |
1x1, 44M-89 |
160
[400] |
VGA-m |
Н/Д |
Н/Д |
PC DOS, OS/2 |
15990 |
переносное |
8O-041 8O-071 8O-111 8O-311 |
80386-16 80386-16 80386-20 80386-20 |
80387 |
1M..22M 2M..22M 2M..22M 2M..22M |
- |
MCA |
1x1, 44M-89 |
44 : 40 60 : 27 120 : 27 314[600] |
VGA[8514/A] |
1s&1p&1m |
7 |
PC DOS, OS/2, AIX |
4374 5069 7099 8264 |
напольное
(стойка) |
90 XP
486- OJ5 OJ9 OKD |
80486-25 80486-25 80486-33 |
- |
4M..32M 4M..32M 4M..32M |
[256] |
MCA |
1x1, 44M-89 |
80:17 160:16 320:12,5 |
XGA |
Н/Д |
Н/Д |
PC DOS, OS/2 |
12495 13095 16695 |
настольное |
90 XP 486SX |
80486SX-20 |
Н/Д |
4M..32M |
8 [512] |
MCA |
1x1, 44M-89 |
80:17 |
XGA |
Н/Д |
Н/Д |
PC
DOS, OS/2 |
8345 |
настольное |
95 XP 486- OJ9 OJD OKD |
80486-25 80486-25 80486-33 |
- |
4M..32M 4M..32M 4M..32M |
[256] |
MCA |
1x1, 44M-89 |
160:16 320:12,5 320:12,5 |
XGA |
Н/Д |
Н/Д |
PC DOS, OS/2 |
14145 16095 17745 |
настольное(башня) |
95 XP 486SX |
80486SX-20 |
Н/Д |
4M..32M 4M..32M |
8 [512] |
MCA |
1x1, 44M-89 |
160:16 |
XGA |
Н/Д |
Н/Д |
PC
DOS, OS/2 |
Н/Д |
настольное(башня) |
